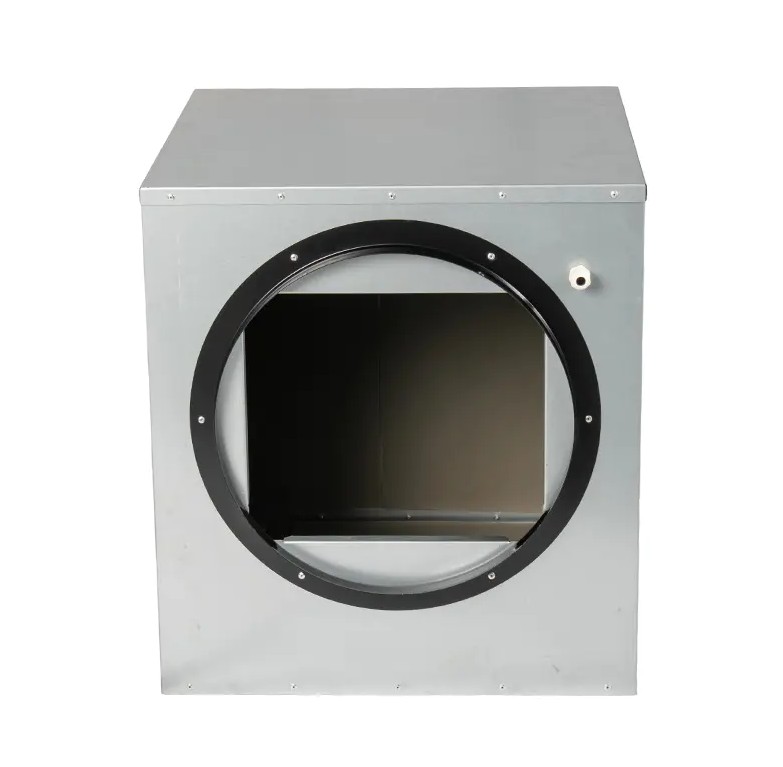

Endüstriyel Kabinli Santrifüj Fanlar ticari binalarda, endüstriyel tesislerde ve HVAC sistemlerinde vazgeçilmez havalandırma ekipmanı olarak kendilerini kanıtlamışlardır. kompakt kutu tipi yapı, düşük gürültülü çalışma ve %85'i aşan enerji verimliliği . Geleneksel açık çerçeveli santrifüj fanlarla karşılaştırıldığında, kabin tasarımı pervaneyi, moiçinru ve tahrik bileşenlerini kapalı bir muhafaza içinde birleştirerek çalışma gürültüsünü azaltır. 15-20 dB kritik parçalara toz girişini önleyerek servis ömrünü uzatır. %30'un üzerinde .
Düşük gürültülü, yüksek hava akışlı ekipmanlara yönelik pazar talebi artmaya devam ediyor. Sektör istatistiklerine göre, küresel endüstriyel havalandırma ekipmanı pazarı 2025'te 42 milyar doları aştı Kabin santrifüj fan segmenti yaklaşık yıllık bileşik büyüme oranını koruyor %6,8 . Enerji tasarrufu politikalarıyla yönlendirilen, EC (Elektronik Olarak Değiştirilmiş) fırçasız DC motorlarla donatılmış kabin fanları hızla pazar payı kazanıyor.
Kabin Yapıları Geleneksel Santrifüj Fanların Üç Önemli Sorununu Nasıl Çözüyor?
Gürültü Kontrolü: Endüstriyel Sınıftan Ticari Sınıfa Arayı Kapatmak
Geleneksel santrifüj fanlar tipik olarak gürültü seviyeleri üretir. 75-90 dB açık çerçeveli tasarımları nedeniyle ofis, hastane ve okul gibi gürültüye duyarlı ortamlar için uygun değildir. Endüstriyel kabinli santrifüj fanlar, aşağıdaki tasarım özellikleri sayesinde önemli ölçüde gürültü azaltımı sağlar:
- Pervanenin ürettiği yüksek frekanslı hava akışı gürültüsünü azaltmak için dahili akustik yalıtım panelleri veya ses emici pamuk
- Girdap ve türbülans kayıplarını en aza indirmek için optimize edilmiş pervane kanat açıları ve sayıları
- Titreşim iletim yollarını kapatmak için titreşim sönümleyici tabanlarla birleştirilmiş düşük gürültülü motorlar
Kapsamlı gürültü azaltma tasarımıyla birinci sınıf kabin santrifüj fanları, 30-50 dB Ticari klima ekipmanlarının sessiz standartlarını karşılıyor.
Koruma Performansı: Kapalı Muhafaza Ekipmanın Ömrünü Uzatır
Endüstriyel ortamlarda toz, yağ buharı ve aşındırıcı gazlar fan arızasının başlıca nedenleridir. Kabin fanlarının tamamen kapalı galvanizli çelik veya alüminyum alaşımlı muhafazası, filtre ağ tasarımıyla bir araya gelerek toz girişini azaltabilir. %80'in üzerinde . Gerçek operasyonel veriler, eşdeğer koşullar altında kabin fanlarının Arızalar Arasındaki Ortalama Süreye (MTBF) ulaştığını göstermektedir. 50.000 saat , karşılaştırıldığında 30.000-35.000 saat geleneksel açık çerçeveli fanlar için.
Kurulum Esnekliği: Modüler Tasarım Karmaşık Alanlara Uyum Sağlar
Kabin yapısı, kanal düzenine göre ayarlanabilen giriş ve çıkış yönleriyle tavana asılı, zemine monte ve duvara monte kurulum yöntemlerini destekler. Standart ürün hava akışı aralıkları 500 m³/saat ila 50.000 m³/saat statik basınç ile 100 Pa'dan 2.000 Pa'ya Küçük ticari alanlardan büyük endüstriyel tesislere kadar her türlü ihtiyacı karşılıyor.
Temel Performans Parametreleri ve Seçim Kılavuzu
Endüstriyel kabinli santrifüj fanı seçerken dört temel ölçüt kapsamlı bir şekilde değerlendirilmelidir: hava akışı, statik basınç, gürültü seviyesi ve enerji verimliliği. Aşağıdaki tabloda tipik uygulama senaryoları için parametre referansları sağlanmaktadır:
| Uygulama Senaryosu | Önerilen Hava Akışı (m³/h) | Önerilen Statik Basınç (Pa) | Gürültü Sınırı (dB) | Motorlu Tip |
|---|---|---|---|---|
| Ofis Binası Taze Hava Sistemi | 1.000 - 5.000 | 200 - 500 | < 40 | EC Fırçasız DC |
| Hastane Ameliyathane Arıtma | 3.000 - 10.000 | 500 - 800 | < 45 | EC Fırçasız DC |
| AVM Merkezi Klima | 5.000 - 20.000 | 300 - 700 | < 55 | Tek Fazlı Doğrudan Tahrikli AC veya EC |
| Endüstriyel Tesis Duman Egzoz Havalandırması | 10.000 - 50.000 | 800 - 2.000 | < 75 | Üç Fazlı Asenkron Motor |
| Yeraltı Garaj Havalandırması | 8.000 - 30.000 | 400 - 1.000 | < 65 | Tek Fazlı Doğrudan Tahrikli AC veya EC |
Kritik bir seçim notu: hava akışı ve statik basınç ters orantılıdır. Sistem kanal direnci arttıkça gerçek çıkış hava akışı azalır. Bir eklemeniz önerilir %10-15 Filtre tozu birikmesinin neden olduğu direnç artışlarını hesaba katmak için hesaplanan gerekli hava akışına marj.
Motor Teknolojisinin Evrimi: Asenkrondan EC Fırçasız DC'ye Enerji Verimliliğinde Sıçrayış
Motor bir sistemin temel bileşenidir endüstriyel kabinli santrifüj fan Enerji verimliliği ve işletme maliyetlerinin doğrudan belirlenmesi. Piyasadaki mevcut ana akım motor teknolojileri üç nesile ayrılabilir:
Üç Nesil Motor Teknolojisi Arasında Enerji Verimliliği Karşılaştırması
- Geleneksel Üç Fazlı Asenkron Motor : Yaklaşık verimlilik %75-82 , basit yapı, düşük maliyet, ancak hız düzenlemesi harici VFD ve daha büyük ayak izi gerektirir. Maliyet hassasiyetinin yüksek olduğu ve sık hız ayarının gerekli olmadığı endüstriyel senaryolara uygundur.
- Tek Fazlı Doğrudan Tahrikli AC Motor : Yaklaşık verimlilik %70-78 , doğrudan şebeke elektriğine bağlanabilir, kurulumu kolaydır, genellikle küçük ve orta ölçekli ticari ekipmanlarda kullanılır. Ancak hız düzenleme aralığı sınırlıdır ve düşük hızlarda verimlilik önemli ölçüde düşer.
- EC Fırçasız DC Motor : Maksimum verimlilik %85-92 Dahili elektronik komutasyon ve akıllı hız kontrol modülleri ile yüksek verimliliği korur %0-100 Gürültüyü azaltırken hız aralığı %20-30 . İlk yatırım daha yüksek olmasına rağmen, enerji tasarrufunun geri ödeme süresi genellikle 2,5 yıl .
Nominal güce sahip bir kabin santrifüj fanının alınması 5,5kW işletme Yılda 6.000 saat örnek olarak, geleneksel asenkron motor yerine bir EC motorunun benimsenmesi tasarruf sağlayabilir 2.400-3.600 kWh yıllık. Endüstriyel elektrik tarifelerine göre, yıllık elektrik maliyeti tasarrufu yaklaşık olarak 250-380 ABD Doları . Sürekli çalışan veri merkezleri veya temiz odalar için enerji tasarrufunun faydaları daha da belirgindir.
Bakım Esasları: Ekipman Ömrünü Uzatmaya Yönelik Temel Stratejiler
Endüstriyel kabinli santrifüj fanların bakım maliyetleri yaklaşık olarak %15-20 toplam yaşam döngüsü maliyetleri. Bilimsel bakım stratejileri arıza oranlarını ve arıza süresi kayıplarını önemli ölçüde azaltabilir. Aşağıdaki öneriler ekipmanın çalışma özelliklerine dayanmaktadır:
Planlı Bakım Öğeleri ve Döngüleri
- Aylık Muayene : Giriş ve çıkış filtrelerini temizleyin, muhafaza contasının bütünlüğünü kontrol edin, anormal çalışma gürültüsünü dinleyin
- Üç Aylık Bakım : Motor yatağının yağlamasını kontrol edin, mahfaza cıvatalarını ve kanal bağlantılarını sıkın, motor izolasyon direncini ölçün (bu değeri aşmalıdır) 0,5 MΩ )
- Yıllık Bakım : Pervaneyi ve iç muhafaza tozunu sökün ve temizleyin, eskimiş contaları değiştirin, kayış gerginliğini kalibre edin (kayış tahrikli modeller için), metal muhafazaya korozyon önleyici işlem uygulayın
Yaygın Arıza Erken Uyarı Göstergeleri
Bakım personeli aşağıdaki anormal sinyallere çok dikkat etmelidir:
- Çalışma gürültüsü aniden artıyor 5 dB'den fazla : Olası nedenler arasında pervane üzerinde eşit olmayan toz birikmesi veya yatak aşınması yer alır
- Motor yüzey sıcaklığı aşıldı 75°C : Zayıf ısı dağılımını veya anormal yükü gösterir
- Hava akışı düşüyor %10'un üzerinde : Filtre tıkanma seviyesini veya pervane aşınma durumunu kontrol edin
- Titreşim genliği standardı aşıyor: Taban sönümleme yastığı eskimiş veya pervane dinamik denge arızası
EC motorlarla donatılmış akıllı kabin fanları için, uzaktan izleme ve kestirimci bakım amacıyla Bina Otomasyon Sistemlerine (BAS) bağlanmak amacıyla yerleşik RS485 veya BACnet iletişim arayüzlerinin kullanılması önerilir; %40'ın üzerinde .
Sektör Trendleri: Bir Sonraki Büyüme Dalgasını Yönlendiren Zeka ve Özelleştirme
endüstriyel kabinli santrifüj fan Endüstri, standart ürünlerden akıllı, özelleştirilmiş çözümlere doğru bir dönüşüm geçiriyor. Aşağıdaki trendler sektör profesyonellerinin dikkatini hak ediyor:
IoT Entegrasyonu ve Dijital İkizler
Yeni nesil kabin fanları genellikle titreşim, sıcaklık, akım ve hava akışı verilerini gerçek zamanlı olarak toplayan sensör dizileriyle donatılmıştır. Edge bilişim ve bulut analitiği sayesinde hata tahmini 7-14 gün önceden ulaşılabilir. Önde gelen bazı üreticiler, dijital ikiz tabanlı uzaktan devreye alma hizmetleri sunmaya başlayarak yerinde kurulum ve hata ayıklama süresini kısalttı. %50 .
Temel Yetkinlik Olarak Standart Dışı Özelleştirme
Bina alanı tasarımları giderek daha karmaşık hale geldikçe, standart ürün boyutları çoğu zaman saha koşullarına uyum sağlayamamaktadır. Esnek yapısal tasarım yeteneklerine sahip üreticiler, müşterinin sağladığı alan boyutlarına, hava akışına ve statik basınç parametrelerine göre özelleştirilmiş üniteler üretebilir. Özel siparişlerin toplam endüstriyel kabinli santrifüj fan siparişleri içindeki payı 2019'da %12 to 2025'te %28 ve aşılması öngörülüyor %40 2030'a kadar.
Malzeme Yükseltmeleri ve Hafif Tasarım
Alüminyum alaşımlı ve paslanmaz çelik kompozit muhafazalar, geleneksel galvanizli çeliğin yerini alıyor ve toplam ünite ağırlığını azaltıyor. %20-25 Yapısal sağlamlığı korurken kaldırma ve taşımayı kolaylaştırır. Pervaneler için, havacılık sınıfı alüminyum alaşımlı tek parça kalıplama teknolojisi giderek ana akım haline geliyor ve aerodinamik verimliliği artırıyor. %5-8 geleneksel kaynaklı çarklarla karşılaştırıldığında, kaynak geriliminin neden olduğu uzun vadeli deformasyon sorunlarını da ortadan kaldırır.
