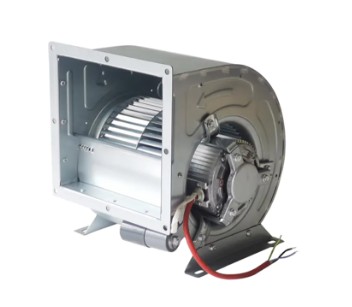

Endüstriyel AC Santrifüj Fan Nedir?

bir endüstriyel AC santrifüj fan alternatif akım (AC) ile çalışan bir havalandırma cihazıdır. Temel çalışma prensibi, havayı eksenel olarak içeri çekmek, 90 derece döndürmek ve radyal olarak boşaltmak için pervanenin dönüşüyle ​​oluşturulan merkezkaç kuvvetini kullanır. Aksiyal fanlarla karşılaştırıldığında, santrifüj fanlar üretebilir daha yüksek statik basınç (tipik olarak 500-3.000 Pa'ya ulaşır), bu da onları özellikle kanal direncinin, filtre direncinin veya uzun mesafeli hava dağıtımının aşılmasını gerektiren endüstriyel senaryolar için uygun kılar.

Pervane yapısına bağlı olarak endüstriyel AC santrifüj fanlar esas olarak üç tipe ayrılır: öne eğik bıçaklar , geriye doğru kavisli bıçaklar ve radyal bıçaklar . Geriye eğimli kanatlı fanlar, daha düşük gürültüyle en yüksek verimliliği (%85'e kadar veya daha fazla) sunar, bu da onları uzun süreli sürekli çalışma için ideal kılar. Öne eğik kanatlı fanlar, aynı pervane çapında ancak biraz daha düşük verimlilikle daha yüksek basınç üretebilir. Radyal kanatlı fanlar, içinz yüklü gazların taşınmasında mükemmeldir ve malzeme taşıma ve kazan kaynaklı çekişli sistemlerde yaygın olarak kullanılır.

Endüstriyel Uygulamalar için Temel Avantajlar

Yüksek Basınçlı Hava Dağıtımı Yeteneği

Endüstriyel havalandırma sistemlerinde kanal uzunluğu, dirsek sayısı, filtre direnci gibi faktörler sistem direncini önemli ölçüde artırır. Sıradan eksenel fanlar tipik olarak 50-200 Pa aralığında statik basınç sunar; bu da karmaşık kanal sistemi gereksinimleri için yetersizdir. Endüstriyel AC santrifüj fanlar ise statik basınç sağlar. 500–3.000 Pa bazı yüksek basınçlı modellerde bu değerin çok üzerinde 5.000 Pa Terminal ucunda yeterli hava akışını sağlamak için çok bölümlü kanalların, yüksek verimli filtrelerin ve ısı eşanjörü direncinin kolayca üstesinden gelinir.

Kararlı ve Güvenilir Çalışma

Endüstriyel AC santrifüj fanlar, karmaşık elektronik komütasyon devreleri gerektirmeyen AC endüksiyon moiçinrları tarafından çalıştırılır. Basit yapıları düşük arıza oranlarıyla sonuçlanır. Standart çalışma koşulları altında, yüksek kaliteli endüstriyel santrifüj fanlar, arızalar arasındaki ortalama süre (MTBF) 30.000 saatin üzerinde Tamamen bakır sargılara ve bilyalı rulmanlara sahip bazı modellerde 50.000 saate kadar ulaşılabilmektedir. Bu yüksek güvenilirlik, veri merkezi soğutması ve kimyasal tesis havalandırması gibi kesintisiz temel uygulamalar için kritik öneme sahiptir.

Kapsamlı Güç ve Teknik Özellikler Kapsamı

Endüstriyel AC santrifüj fanlar son derece geniş bir güç aralığını kapsar: 50 W küçük ekipman soğutma fanları to 55 kW'ı aşan büyük endüstriyel havalandırma üniteleri . Hava akışı kapsamı 100 m³/saatten 100.000 m³/saatin üzerine kadar uzanır ve pervane çapları 100 mm ila 2.000 mm arasında değişir ve hassas elektronik ekipman soğutmasından büyük ölçekli fabrika havalandırmasına kadar hemen hemen tüm endüstriyel ihtiyaçları karşılayabilir.

Seçim Kriterleri ve En İyi Uygulamalar

Anahtar Seçim Parametreleri

Endüstriyel bir AC santrifüj fanı seçerken aşağıdaki temel parametreler kapsamlı bir şekilde dikkate alınmalıdır:

• Hava akışı (Q) : Birim m³/h veya m³/s, havalandırma boşluğu hacmine ve hava değişim oranına göre hesaplanır
• Toplam Basınç veya Statik Basınç (P) : Birim Pa, kanal direncinin, filtre direncinin ve çıkış dinamik basınç kaybının hesaplanmasını gerektirir
• Güç (N) : Birim kW, N = (Q × P) / (3600 × η × 1000) formülü kullanılarak tahmin edilir; burada η, fan verimliliğidir
• Dönme Hızı (n) : Birim rpm, tipik olarak 1.450 rpm (4 kutuplu motor) veya 2.900 rpm (2 kutuplu motor)
• Gürültü Seviyesi : Birim dB(A), geriye eğik kanatlı fanlar genellikle öne eğik kanatlı fanlardan 3–8 dB(A) daha sessizdir
• Koruma Derecesi (IP) : Nemli veya tozlu ortamlar için IP54 veya üstü önerilir

Uygulama Senaryoları ve Seçim Referansı

Kurulum ve Çalıştırma Yönergeleri

Endüstriyel AC radyal fanların verimli ve stabil çalışmasını sağlamak için kurulum ve rutin bakım sırasında aşağıdaki hususlara dikkat edilmelidir:

1. Temel Titreşim İzolasyonu : Gücü 3 kW'ı aşan fanlar, bina yapılarına ve bitişikteki hassas ekipmanlara müdahaleyi önlemek için titreşim iletimini %80'in üzerinde azaltan titreşim yalıtıcıları veya yastıkları ile donatılmalıdır.
2. Giriş Koruması : Yabancı cisimlerin yutulmasını ve pervanenin hasar görmesini önlemek için hava girişine gözenek boyutu 20 mm'den büyük olmayan koruyucu bir ağ takın; tozlu ortamlarda birincil verimlilik filtresi ekleyin
3. Esnek Bağlantı : Kanal geriliminin fan muhafazasına doğrudan iletilmesini önlemek için fan girişi/çıkışı ile kanal sistemi arasında kanvas veya silikon esnek bağlantılar (150–300 mm uzunluğunda) kullanın
4. Planlı Bakım : Rulman sıcaklığını ve yağlama durumunu her defasında kontrol edin. 2.000 çalışma saati ; gresi her defasında değiştirin 8.000 çalışma saati ; Pervanedeki toz birikimini yıllık olarak temizleyin; kalınlığı 1 mm'yi aşan toz birikmesi verimliliği %5 ila %10 oranında azaltabilir
5. Motor Koruması : 2,2 kW'ı aşan motorlar, kilitli rotor veya faz kayıplı çalışma nedeniyle yanmanın önlenmesi için termal aşırı yük röleleri veya motor koruyucuları ile donatılmalıdır.

Performansı ve Ömrü Etkileyen Kritik Faktörler

Çalışma Ortamı Koşulları

Ortam sıcaklığındaki her 10°C'lik artış, motor sargı yalıtımının eskime oranını yaklaşık iki katına çıkarır. Ortam sıcaklığı aşıldığında 40°C , motor nominal gücü azaltılmalıdır: 45°C'de %95, 50°C'de %90 ve 55°C'de %85. Yüksek nemli ortamlarda (bağıl nem >%85), kapatma sırasında nem emiliminden kaynaklanan yalıtımın bozulmasını önlemek için yoğuşma önleyici ısıtıcılara sahip tamamen kapalı motorlar seçilmelidir.

Aşındırıcı gazlar içeren ortamlar için (kimya atölyeleri veya elektrokaplama tesisleri gibi), fan pervaneleri ve muhafazaları metalden yapılmalıdır. 304 veya 316 paslanmaz çelik veya epoksi reçine korozyon önleyici kaplama ile işlenir. Asidik ortamlardaki sıradan galvanizli çelik levhaların hizmet ömrü, normal çalışma koşullarının %30 ila %50'sine kadar kısalabilir.

Sistem Eşleştirme ve Çalışma Noktası Optimizasyonu

Gerçek fan çalışma verimliliği, çalışma noktasının performans eğrisiyle ne kadar iyi eşleştiğine bağlıdır. Sistem direnci aşırı tasarlandığında, gerçek çalışma noktası daha yüksek akış ve daha düşük basınç bölgelerine doğru kayar, bu da verimliliğin azalmasına ve gürültünün artmasına neden olur. Fan hızını (değişken frekans kontrolü) veya giriş kılavuz kanat açılarını ayarlayarak çalışma noktası yüksek verimli bölgeye döndürülebilir. Değişken frekanslı hız kontrolü ile fanlar Nominal hava akışının %70 ila %100'ü dahilinde verimliliği %80'in üzerinde tutun , önemli miktarda enerji tasarrufu sağlar; hava akışı %80'e düştüğünde şaft gücü, nominal gücün %51,2'sine düşer (benzerlik yasalarıyla hesaplanır), kısma kontrolüne kıyasla %30 ila %40 elektrik tasarrufu sağlar.

Pervane Dengesi ve Titreşim Kontrolü

Santrifüj fanlardaki aşırı titreşimin temel nedeni pervane dengesizliğidir. ISO 1940 standartlarına göre endüstriyel fan pervaneleri aşağıdaki şartları karşılamalıdır: denge derecesi G6.3 veya G2.5 . 400 mm'yi aşan pervane çapları için saha dinamik dengeleme özellikle önemlidir; kalan dengesizlikteki her 10 g·mm/kg artış, yatak ömrünü yaklaşık %15-%20 oranında kısaltabilir. Normal çalışma sırasında fan rulman yataklarındaki etkin titreşim hızı aşağıda kontrol edilmelidir. 4,5 mm/sn (ISO 10816 standartlarına göre "iyi" notu); 7,1 mm/s'yi aşarsa inceleme için derhal kapatılması gerekir.

Enerji Verimliliğini İyileştirme Stratejileri

Değişken Frekanslı Sürücü Uygulaması

Dalgalanan hava akışı taleplerinin olduğu sistemlerde (VAV klima sistemleri veya proses egzoz sistemleri gibi), endüstriyel AC santrifüj fanlarının değişken frekanslı sürücülerle (VFD'ler) donatılması en etkili enerji tasarrufu önlemidir. Bir almak Yılda 6.000 saat çalışan 15 kW fan Örnek olarak: Gerçek ortalama çalışma yükü nominal yükün %70'i ise, VFD hız kontrolü ile yıllık güç tüketimi yaklaşık olarak 63.000 kWh , karşılaştırıldığında 90.000 kWh sabit frekanslı çalışma ve damper düzenlemesi ile tasarruf sağlar 27.000 kWh yıllık yaklaşık %30 enerji tasarrufu oranıyla. Yatırımın geri ödeme süresi genellikle 1,5 ile 2,5 yıl arasındadır.

Yüksek Verimli Motor Yükseltmesi

Eski IE1 veya IE2 verimli motorları yeni sürüme yükseltme IE3 (Premium Verimlilik) veya IE4 (Süper Premium Verimlilik) motorlar enerji tüketimini daha da azaltabilir. Örnek olarak 11 kW'lık 4 kutuplu bir motor için: IE2 verimliliği yaklaşık %91, IE3 yaklaşık %93 ve IE4 verimliliği yaklaşık %94'tür. IE2'den IE3'e yükseltme yaklaşık olarak tasarruf sağlar 1.320 kWh yılda 6.000 çalışma saatinde; IE3'ten IE4'e yükseltme ek tasarruf sağlar 660 kWh . Yüksek verimli motorlar tedarik maliyetlerini %15 ila %30 oranında artırsa da toplam yaşam döngüsü maliyeti önemli ölçüde azalır.

Sistem Direnci Optimizasyonu

Kanal sistemi direncindeki her 100 Pa'lık artış için fan şaft gücü yaklaşık %5-8 oranında artar. Aşağıdaki önlemler sistem direncini etkili bir şekilde azaltabilir:

• Gereksiz kıvrımları ve redüktörleri en aza indirin; her 90°'lik bükülme yaklaşık olarak eklenir 50–150 Pa direnişin
• Düşük dirençli filtreleri seçin ve tıkalı filtre ortamını düzenli olarak değiştirin; Tıkanmış filtre direnci başlangıçtan itibaren yükselebilir 100–200 Pa to 500–800 Pa
• Kanal kesitlerini uygun şekilde tasarlayın ve hava hızını kontrol edin. 8–12 m/sn aralık; aşırı yüksek hava hızı dinamik basınç kaybını önemli ölçüde artırır
• Kanaldaki toz birikimini düzenli olarak temizleyin; Toz birikmesindeki her 1 mm'lik artış için kanal direnci yaklaşık olarak artar %3–%5

Gelecekteki Gelişim Trendleri

Endüstri 4.0 ve akıllı üretimin gelişmesiyle birlikte, endüstriyel AC santrifüj fans zekaya, yüksek verimliliğe ve modülerliğe doğru evriliyor. Akıllı fanlar entegre Nesnelerin İnterneti sensörleri rulman ömrünü ve pervane aşınma koşullarını tahmin etmek için uç bilişimi kullanarak titreşimi, sıcaklığı, akımı ve diğer parametreleri gerçek zamanlı olarak izleyebilir. Bu, "planlı bakım"dan "kestirimci bakım"a geçişi mümkün kılar ve planlanmamış arıza sürelerini şu şekilde azaltması beklenir: %40–%60 .

Enerji verimliliği açısından yeni nesil endüstriyel santrifüj fanlar, kalıcı mıknatıs destekli senkron relüktans motorlar (PMaSynRM) geleneksel endüksiyon motorlarına göre %3 ila %5 oranında iyileştirme sağlayarak IE5 seviyesinin ötesinde verimlilik elde edebilir. Bu arada, CFD (hesaplamalı akışkanlar dinamiği) tasarımıyla optimize edilen biyomimetik pervaneler ve kıvrımlar hava akışını şu şekilde artırabilir: %8–%12 Enerji tüketimini artırmadan, gürültüyü azaltarak 3–5 dB(A) .

Modüler tasarım, fan kurulumunu, bakımını ve yükseltmeyi daha kolay hale getirir. Standartlaştırılmış motor modülleri, pervane modülleri ve kontrolör modülleri hızlı bir şekilde birleştirilebilir, böylece yerinde pervane veya motor değiştirme süresi geleneksel yöntemlere göre azaltılır 4-6 saatten 1 saatin altına , bakımın üretim üzerindeki etkisini önemli ölçüde en aza indirir.
