Bir fan üzerindeki EC şu anlama gelir: Elektronik Olarak Değiştirilmiş . Bir EC fanı, standart bir AC motorda bulunan mekanik fırçalar ve sargılar yerine, yerleşik elektronik kontrol panosuna sahip fırçasız bir DC motor kullanır. Bu tek değişiklik, fanın daha yüksek motor verimliliğine ulaşmasını, hassas şekilde kontrol edilen hızlarda çalışmasını ve geleneksel AC tahrikli üniteye göre gözle görülür derecede daha az gürültüyle çalışmasını sağlar.
EC Aslında Motorun İçinde Neyi Değiştiriyor?
Geleneksel bir AC fan motoru, hızını ayarlamak için güç şebekesinin sabit frekansına güvenir ve mekanik değişim ve kayma nedeniyle enerji kaybeder. Bir EC motoru, bu mekanizmayı, akımı elektronik olarak değiştiren dijital bir sürücü kartıyla değiştirir, böylece rotor, tüm hız aralığında doğrudan ve sorunsuz bir şekilde çalıştırılır. Bu nedenle EC santrifüj fanları 0-10V, PWM veya RS485 kontrol sinyalleriyle eşleştirilebilir ve tek bir sabit hızda çalışmak yerine çıkışı anında ayarlayabilir.
Santrifüj bir fanda bu elektronik tahrik, sarmal bir mahfazanın içindeki geriye doğru eğimli veya geriye doğru eğimli bir pervane ile birlikte çalışır. Pervane hava akışını sıkıştırıp yönlendirirken, sarmal hızlı hareket eden havayı kullanılabilir statik basınca dönüştürür. Motorun kendisi daha duyarlı olduğundan, tüm düzenek kanal koşulları değişse bile daha sıkı hava akışı ve basınç hedeflerini koruyabilir.
EC Santrifüj Fanın Ana Yapısal Parçaları
EC santrifüj fanı yalnızca fan çarkına cıvatalanmış bir motor değildir. Her biri performansı etkileyen çeşitli parçalardan oluşan modüler bir montajdır ve bunları bilmek, veri sayfalarını karşılaştırırken veya bir ünitenin yerinde sorunlarını giderirken yardımcı olur.
| Bileşen | Taraftardaki Rolü |
| Harici rotorlu EC motor | Mekanik komütasyon kayıplarını önleyerek pervaneyi doğrudan fırçasız DC teknolojisini kullanarak tahrik eder |
| Geriye eğimli çark | Kanat sayısı ve eğriliği fanın basınç ve hava akışı özelliklerini belirler |
| Kıvrım (gövde) | Yüksek hızlı havayı, genellikle ses emici pedlerle kaplı statik basınca dönüştürür |
| Montaj tabanı ve braketi | Yüksek basınçlı çalışma sırasında titreşim sönümleme ve yapısal stabilite sağlar |
| Kontrol arayüzü | Hız ve geri besleme kontrolü için 0-10V, PWM veya RS485 sinyallerini kabul eder |
Enerji Verimliliği: EC Fanılarının Varolmasının Ana Sebebi
EC harfleri çoğunlukla enerji tasarrufu nedeniyle gündeme geliyor ve rakamlar bunun nedenini açıklıyor. Fırçasız bir EC motoru, standart bir üç fazlı asenkron motor için yaklaşık yüzde 75'lik bir tavana kıyasla tipik olarak yüzde 80 ila 90 verimliliğe ulaşır. Dijital hız kontrolü ilave bir kazanç sağlar çünkü fan yalnızca yükün gerçekten ihtiyaç duyduğu kadar güç çeker.
- Motor verimliliği: EC motorlar için yüzde 80 ila 90, standart AC endüksiyon motorları için yüzde 75'e kadar
- Kısmi yükte verimlilik artışı: fan tam hızın altında çalıştığında yüzde 30'a kadar iyileşme
- Anahtarlama kayıpları: sürücü kartındaki SiC MOSFET'ler gibi yüksek frekanslı güç cihazları sayesinde azaltılır
- Kurulum kayıpları: kanal direncini ve montaj hatasını azaltan tak ve çalıştır braketleri ile azaltılır
Çoğu HVAC ve soğutma yükü, çalışma saatlerinin büyük bir kısmını en yüksek çıkışın altında geçirdiğinden, bu kısmi yük avantajı genellikle EC fanının yalnızca tam hızda değil, bir yıl boyunca en fazla elektrik tasarrufu sağladığı yerdir.
Öne Çıkan EC Santrifüj Fan Modelleri
Aşağıda, düşük basınçlı besleme havasından çift emişli yüksek basınçlı çalışmaya kadar hava akışı, basınç ve kontrol gereksinimleri için tasarlanmış üretim EC santrifüj fan serisinin bir anlık görüntüsü bulunmaktadır.

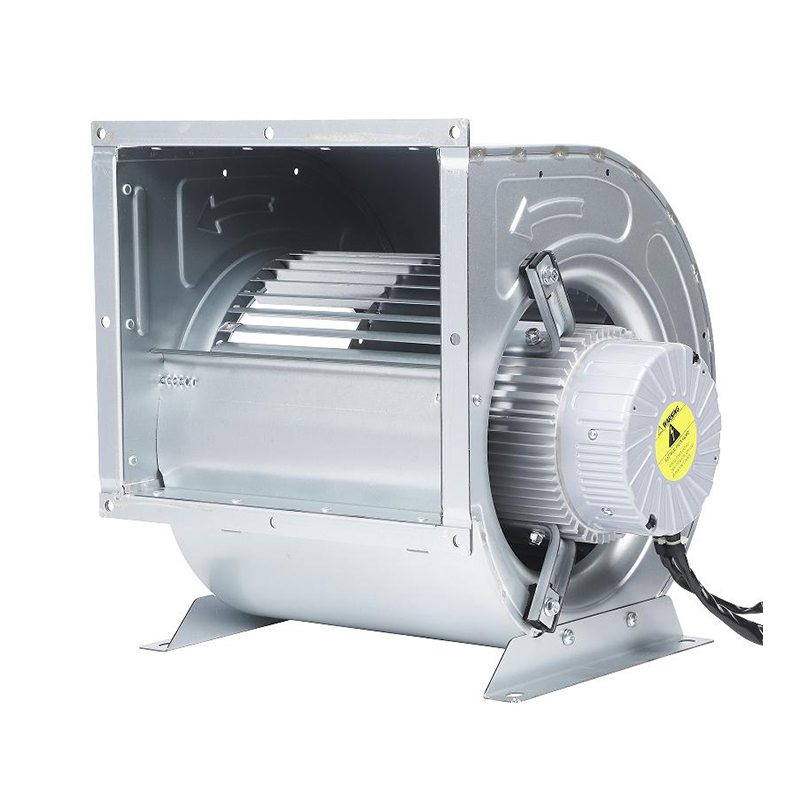

SYZ10-10 Büyük Hava Akışı Radyal

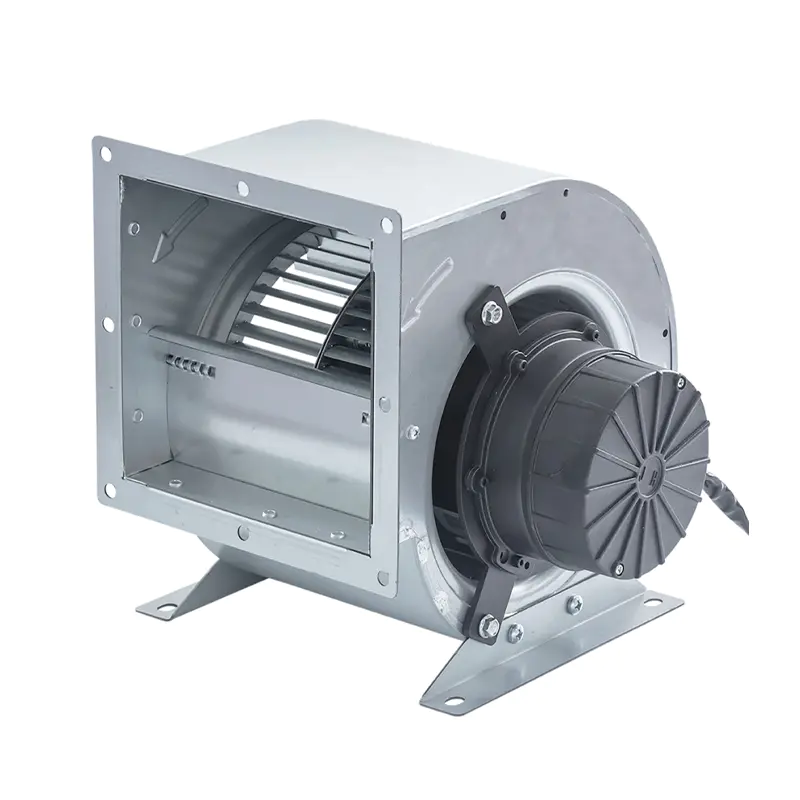

SYZ7-5 Düşük Basınçlı Üfleme

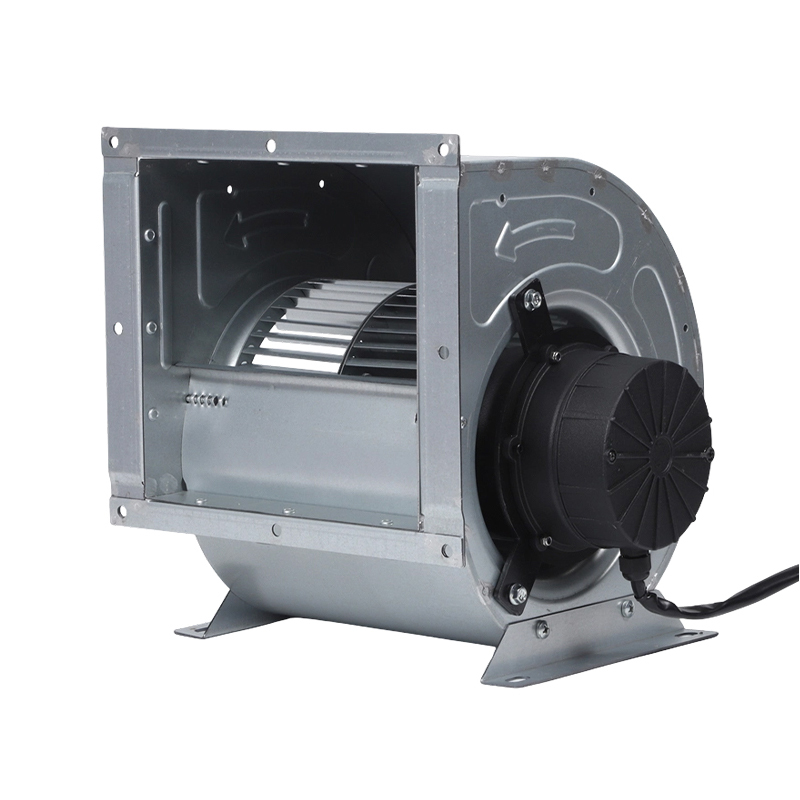

SYZ7-7 0-10V Hız Kontrolü

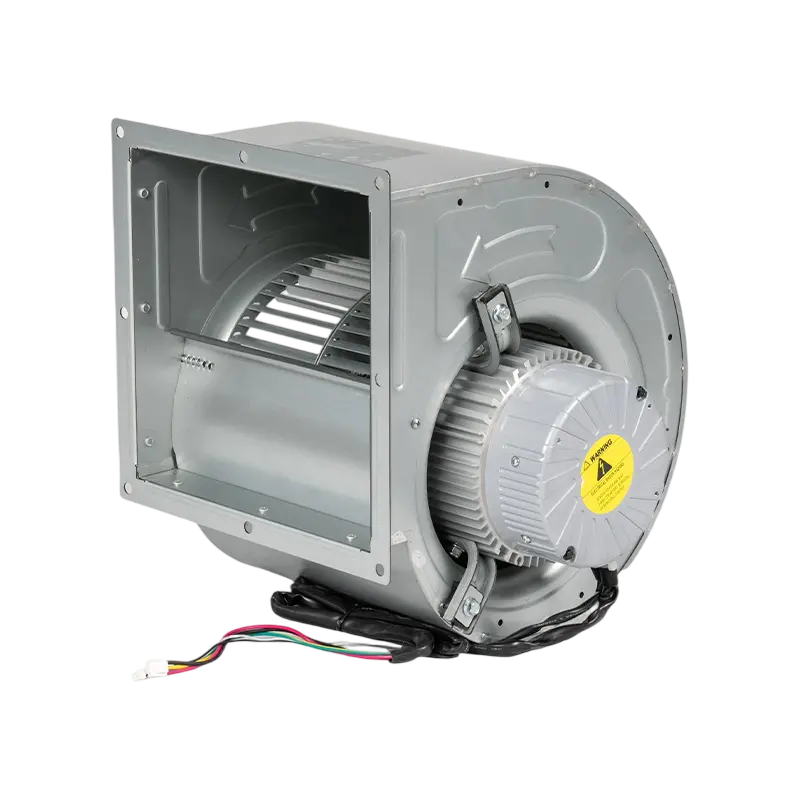

SYZ8-7 Şanzımanlı Çift Emişli

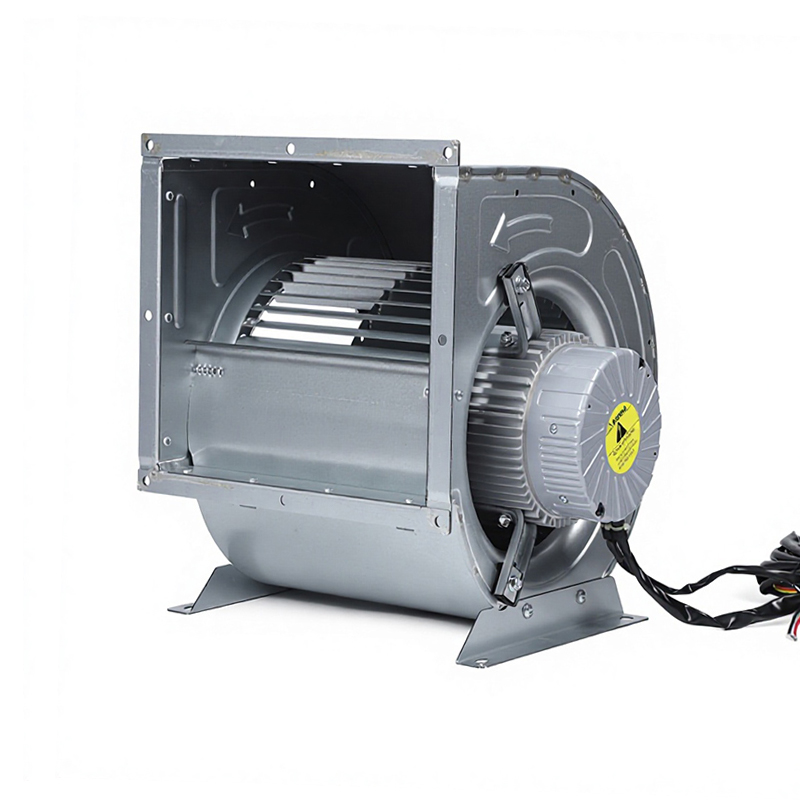

SYZ 9-9 Değişken Hız HVAC Klima Fanılarla Karşılaştırıldığında Gürültü Performansı
Mekanik fırça teması olmadığından EC motoru, AC motorlarda bulunan ana gürültü kaynaklarından birini ortadan kaldırır. Salyangoz ve çıkış kanalındaki akustik düzenlemeyle birleştiğinde bu, birçok EC santrifüj fanı için ölçülen çalışma gürültüsünü 70 dB'nin altına getirir; optimize edilmiş modeller, benzer bir AC fanının elde etmek için daha yüksek hıza ve daha yüksek gürültüye ihtiyaç duyacağı aynı hava akışında 55 dB(A) kadar düşük bir seviyeye ulaşır.
- Fırçasız tahrik, kaynaktaki komütasyon gürültüsünü ortadan kaldırır
- Kıvrım içindeki ses emici pedler hava akışı darbe gürültüsünü azaltır
- Titreşim sönümleyici braketler montaj çerçevesinden iletilen yapısal gürültüyü bastırır
- EC motorları hedef çıkışa daha verimli bir şekilde ulaştığından aynı hava akışı için daha düşük nominal hız
Bu gürültü profili, EC santrifüj fanlarının hastanelerde, laboratuvarlarda ve otel HVAC sistemlerinde kullanılmasının önemli bir nedenidir; burada kullanıcılar birkaç desibellik fark fark edebilir.
EC Santrifüj Fanlar için Tipik Uygulamalar
Hassas kontrol, yüksek statik basınç ve sessiz çalışmanın birleşimi, EC santrifüj fanlarının genel amaçlı soğutma yerine oldukça spesifik ekipman türlerinde görünmesinin nedenidir.
- Değişken hava hacimli (VAV) klima üniteleri
- Kanallı klima üniteleri ve HVACR sistemleri
- Taze hava taşıma sistemleri
- Hava temizleme ekipmanı ve temiz oda fan filtre üniteleri (FFU'lar)
- Veri merkezi ve sunucu kabini soğutması
- Sabit yönlü hava akışı gerektiren soğutma ekipmanı
Satın Almadan Önce Kontrol Edilmesi Gereken Temel Özellikler
EC santrifüj fanlara yönelik veri sayfaları benzer bir dizi parametreyi listeler ve bunları yan yana karşılaştırmak, belirli bir kanal sistemi için fanı doğru şekilde boyutlandırmanın en hızlı yoludur.
| Parametre | Neden Önemlidir? |
| Pervane çapı | Fanın temel hava akışını ve basınç kapasitesini ayarlar |
| Nominal hız ve hava akışı aralığı | Fanın kanal sisteminin tasarım hava akışını karşılayabildiğini doğrular |
| Statik basınç | Fanın kanal ve filtre direncini aşıp aşamayacağını belirler |
| Kontrol yöntemi | 0-10V, PWM veya RS485, fanın bina kontrol sistemiyle nasıl entegre olacağını tanımlar |
| Koruma derecesi | IP54 veya üzeri, toza veya neme maruz kalan kuruluma uygunluğu gösterir |
EC Fan ve AC Fan: Hızlı Karşılaştırma
| Faktör | EC Fan | AC Fan |
| Motor verimliliği | yüzde 80 ila 90 | Yüzde 75'e kadar |
| Hız kontrolü | Dahili elektronik, kademesiz | Değişken hız için harici VFD gerektirir |
| Tipik gürültü | 55 - 70dB(A) | Karşılaştırılabilir hava akışında genellikle daha yüksek |
| Bakım | Bakım-free bearings, no brushes to replace | Periyodik fırça ve yatak kontrolleri |
Bakım ve Arıza Teşhisi Temelleri
EC motorları fırçasız teknoloji ve bakım gerektirmeyen rulmanlar kullandığından günlük bakım, AC ünitesine göre daha hafiftir. Rutin kontroller genellikle üç şeyi kapsar: pervane temizliği, uygun olduğu durumlarda yatağın yağlanması ve motorun dahili aşırı yükü, aşırı akımı ve durma alarmları. Bir arıza meydana geldiğinde, RS485 arayüzü veya dahili sinyal geri bildirimi, mahfazayı açmadan nedenini belirlemek için okunabilir; bu da, tamamen mekanik bir AC fan ile karşılaştırıldığında teşhis süresini önemli ölçüde kısaltır.
Sıkça Sorulan Sorular
EC santrifüj fanları yaygın olarak hangi sistemlerde kullanılır?
Değişken hava hacimli üniteler, kanallı klima sistemleri, temiz hava sistemleri, temiz oda FFU'ları ve veri merkezi soğutmasının tümü, kontrol hassasiyeti ve verimliliği nedeniyle genellikle EC santrifüj fanlarını kullanır.
EC fanı her zaman AC fanından daha mı sessizdir?
Karşılaştırılabilir hava akışı durumlarının çoğunda evet, çünkü fırçasız motor geçiş gürültüsünü ortadan kaldırır ve fan, hedef hava akışına daha düşük bir çalışma hızında ulaşabilir.
EC fanlarının ön maliyeti AC fanlarından daha mı pahalı?
EC fanları genellikle elektronik sürücü kartı nedeniyle daha yüksek bir satın alma fiyatına sahiptir, ancak özellikle kısmi yükte verimlilik artışı genellikle ekipmanın hizmet ömrü boyunca bu maliyeti dengeleyen şeydir.
